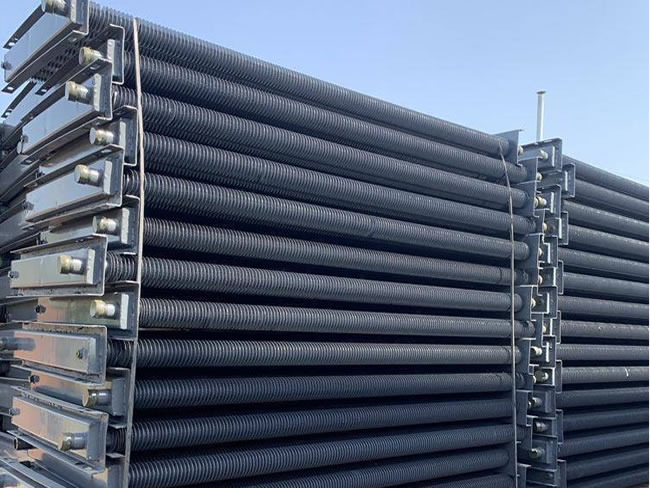

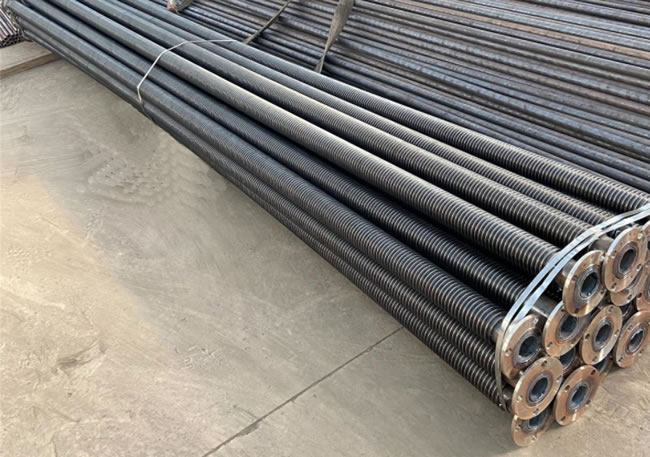

高压翅片管换热器

翅片管式换热器的基本传热元件为翅片管，翅片管山基管和翅片组合而成。基管通常为圆管，也有椭圆管和扁平管。

翅片的表面结构有平翅、间断翅、波纹翅和穿孔翅等。其中，后两者为高效换热片型。

翅片管的结构

1、按结构型式分类

从结构型式上翅片管可分为纵向和径向两种基本类型，其他型式均为这两类的发展和变形，例如大螺旋角翅片管接近纵向，小螺旋角翅片管接近径向翅片的形状有圆形、矩形和针形。此外，翅片可设置在管外，称外翅片管;也可设置在管内，称内翅片管或内外兼有。

2、按制造工艺分类

按制造工艺可把翅片管分类为整体翅片管、焊接翅片管、高频焊翅片管和机械连接翅片管。

（1）整体翅片管，由铸造、机械加工或轧制而成，翅片与管子为一整体。

（2）焊接翅片管，使用钎焊或惰性气体保护焊等工艺制造。现代焊接技术可使不同材料的翅片连接在一起，并能将翅片管制造得简单、经济，具有较好的传热及机械性能，已被应用。由于焊缝中残渣不利于传热，甚至会引起断裂，因此在生产这类翅片管时必须保证焊接工艺质量。

（3）高频焊翅片管，利用高频发生器产生的高频电感应，使管子表面与翅片接触处产生高温，在10μm

左右的深度范围内使两者溶化，再加压使翅片与管子连为一体。无焊剂，也无焊料，制造简单，生产率高，传热及机械性能优良。这是为理想的一类翅片管，正为广大用户认识和采用。

（4）机械连接翅片管，通常有绕片式、镶嵌式、套片式或串片式等三种类型。绕片式翅片管制造简单，把金属带用机械或焊接方式周定于管子一端，借管子转动力矩将金属带紧紧地缠绕于管外壁，另一端固定即成绕片式翅片管。绕片的材料可以是铜带、钢带或者铝带。
